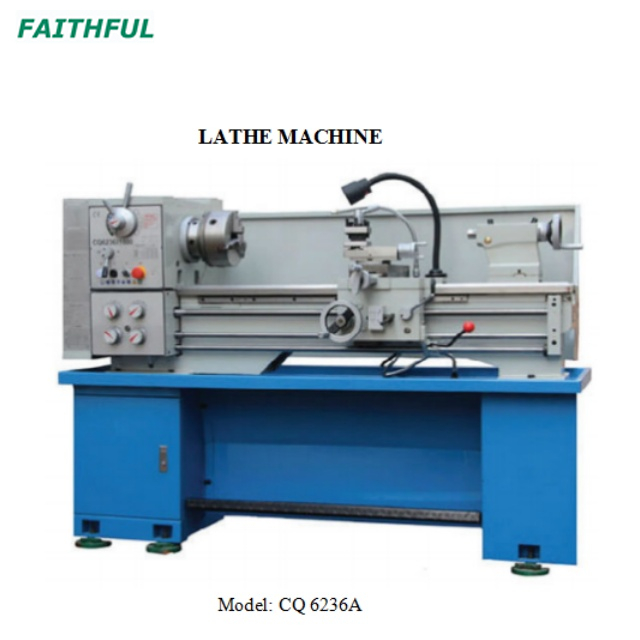

Спецификация | CQ 6236A |
качаться на машинную кровать | 360 мм |
перевернуть поперечный слайд | 210 мм |
Расстояние между центрами | 750 мм |
Поворот длина | 700-750 мм |
Ширина кровати | 218-260 мм |
Рабочий шпиндель |
Диаметр шпинделя в переднем подшипнике | 60 мм |
Шпиндель и нос | 35/38 мм |
Конусная засушка в соответствии с DIN 228 (сокращено) | MT-5/MT-3/MT-6/MT-4 |
Максимум Диаметр лицевой пластины и зажимного диска | 315 мм |
Слайд инструмента |
Длина перевозки | 350-365 |
Выпускной продольный масштаб на ручном колесе фартука | 0,2 мм |
Перекрестное путешествие | 140 мм |
Выпуск масштаба в поперечном веретке | 0,025 мм |
Ширина кросс-слайда | 118-140 мм |
Составной слайд. Путешествие | 68-100 мм |
Выпуск масштабирования на составной слайд -шпинделе | 0,05 мм |
Ширина верхнего слайда | 110 мм |
Хвоста с ручным колесом |
Ход перо | 100-120 мм |
Диаметр центрального рукава | 50 мм |
Конусная розетка DIN 228 | My3 |
Масштаб по центральному рукаву | 1 мм |
Масштабное кольцо в хвостовом шпинделе, масштаб | 0,05 мм |
Выпускной |
Перекрестное путешествие: = | 10 мм |
Количество диапазона скорости | 2x8 |
Диапазон скорости A: | (50-350) Rev/Min 8 скоростей |
Скорость диапазона б | (250-2000) Rev/Min 8 Speed |
Шаг резьбы со стандартным набором передач переключателей BS. | 4-76 T.P.I или 4-56 TPI |
Все стандартизированные метрические потоки выбираются, кроме как | 0,45 и 405 мм 0,25-16 мм |
Свинцовый винт | 6 мм |
Уровень мощности в соответствии с DIN | 45635-16max 93 дБ (а) |
